上海鋼結構裝修設計規范、鋼結構屋頂?shù)蹴攧e墅閣樓裝修具體做法、鋼結構廠房裝修注意事項

　　上海鋼結構裝修設計規范：

　　一、鋼結構工程施工及驗收規范

　　1.焊接墊板不要求與母材材質相同，且強度等級不高于母材，焊接性不比所焊母材差。

　　2.焊接作業環境溫度低于0℃，且不低于-10℃，應采取加熱或防護措施，加熱寬度為2倍板厚且不小于100mm，加熱溫度不低于20℃；低于-10℃應有專項方案。

　　3.角接接頭全熔透焊縫焊腳尺寸不應小于t/4，設計有疲勞驗算的吊車梁或類似構件的腹板與上翼緣連接焊縫焊腳尺寸應為t/2，且不應大于10mm。焊腳尺寸允許偏差為0——4mm。全熔透對接焊縫余高應不超過0——3mm

　　4.角焊縫轉角處宜連續包角焊，起熄弧點距焊縫端部宜大于10mm;當角焊縫端部不設置引弧和引出板的連續焊縫，起熄弧點距焊縫端部宜大于10mm，弧坑應填滿。間斷角焊縫每焊段長底不應小于40mm，焊段之間的最大間距不應超過較薄焊件厚度的24倍，且不應大于300mm

　　5.焊縫缺陷返修

　　二、緊固件連接

　　1.摩擦面應保持干燥、清潔，不應有飛邊、毛刺、焊接飛濺物、焊疤、氧化皮、污垢等；經處理后的摩擦面應采取保護措施，不得在摩擦面上作標記；摩擦面采用生銹處理方法時，安裝前應以細鋼絲刷垂直于構件受力方向除去摩擦面上的浮銹。

　　2.高強螺栓長度計算中附加長度較原來有所改變。

　　三、零部件加工

　　1.機械剪切的零件厚度不宜大于12mm，碳素結構鋼在環境溫度低于-20℃時，低合金結構鋼在環境溫度低于-15℃，不得進行機械剪切，沖孔。

　　2.熱矯正溫度控制在600——900℃，熱加工成型溫度控制在800——1300℃

　　四、構件組裝及加工

　　1.設計無要求時，用于次要構件的熱軋型鋼可采用直口作熔透焊接拼接，其拼接長度不應小于600mm。

　　2.鋼管最短接頭

　　3.鋼管接長時，縱向焊接錯開距離不應小于5倍壁厚。且不應小于200mm。

　　五、鋼結構安裝

　　1.鋼結構吊裝不宜采用抬吊。當構件重量超過單臺起重設備的額定起重量范圍時，構件可采用抬吊的方式吊裝，但應符合下列規定：

　　（1）起重設備應進行合理的負荷分配，構件重量不得超過兩臺起重設備額定起重量總和的75%，單臺起重設備的負荷量不得超過額定起重量的80%;

　?。?）吊裝作業應進行安全驗算并采取相應的安全措施，應有經批準的抬吊作業專項方案；

　?。?）吊裝操作時應保持兩臺起重設備升降和移動同步，兩臺起重設備的吊鉤、滑車組均應基本保持垂直狀態。

　　2.鋼柱分段位置宜在梁頂標高以上1——1.3m（一般按1.3m）。

　　六、壓型金屬板：壓型金屬板與主體結構的錨固支承長度應符合設計要求，且不應小于50mm;端部錨固可采用點焊、貼角焊或射釘連接，設置位置應符合設計要求。

　　七、涂裝

　　1.涂裝作業時，環境溫度宜為5℃——38℃，相對濕度不應大于85%，鋼材表面溫度應高于露點溫度3℃。

　　2.構件表面不得有凝露

　　3.遇雨、霧、雪、強風天氣時應停止露天涂裝，應避免在強烈陽光照射下施工。

　　4.涂裝后4h內應采取保護措施，避免淋雨和沙塵侵襲。

　　5.風力超過5級時，室外不宜噴涂作業。

　　6.表面除銹處理與涂裝的間隔時間宜在4h內，在車間內或濕度較低的晴天不應超過12h。

　　7.建筑用壓型鋼板GBT12755-2008

　　8.鋼結構高強度螺栓連接技術規程JGJ82-2011JGJ82-91廢止9建筑鋼結構焊接技術規程JGJ81-2002替代JGJ81-91。

　　八、驗收規范

　　1.是依據編制《建筑工程施工質量驗收統一標準》GB50300和建筑工程質量驗收規范系列標準的宗旨，貫徹“驗評分離，強化驗收，完善手段，過程控制”十六字改革方針，將原來的《鋼結構工程施工及驗收規范》GB-50205-95與《鋼結構工程質量檢驗評定標準》GB-50221-95修改合并成新的《鋼結構工程施工質量驗收規范》，以此統一鋼結構工程施工質量的驗收方法、程序和指標。

　　2.本規范的適用范圍含建筑工程中的單層、多層、高層鋼結構及鋼網架、金屬壓型板等鋼結構工程施工質量驗收。組合結構、地下結構中的鋼結構可參照本規范進行施工質量驗收。對于其他行業標準沒有包括的鋼結構構筑物，如通廊、照明塔架、管道支架、跨線過橋等也可參照本規范進行施工質量驗收。

　　3.鋼結構圖紙是鋼結構工程施工的重要文件，是鋼結構工程施工質量驗收的基本依據；在市場經濟中，工程承包合同中有關工程質量的要求具有法律效應，因此合同文件中有關工程質量的約定也是驗收的依據之一，但合同文件的規定只能高于本規范的規定，本規范的規定是對施工質量最低和最基本的要求。

　　4.現行國家標準《建筑工程施工質量驗收統一標準》GB50300對工程質量驗收的劃分、驗收的方法、驗收的程序及組織都提出了原則性的規定，本規范對此不再重復，因此本規范強調在執行時必須與現行國家標準《建筑工程施工質量驗收統一標準》GB50300配套使用。

　　5.根據標準編寫及標準間關系的有關規定，本規范總則中應反映其他相關標準、規范的作用。



　　鋼結構屋頂?shù)淖龇?br />
　　第一種是單層彩鋼板，屋面板版型可以采用HV-470B、HV-760、HV-478等等，第二種是單層彩鋼板+保溫棉+鋼絲網，采用這種就是加強了保溫，第三種可以是屋面外板+保溫棉+屋面內板或者是夾芯板彩鋼板。為了節能以及室內采光度，一般在屋面加上采光板，采光板，價格同屋面板價格，大概50元/平

　　鋼結構別墅裝修辦法：

　　鋼結構別墅

　　1、從建筑來說，輕鋼別墅的墻體和傳統方式的墻面要薄一些，也是的注意的，所以它的房屋面積相對要大一些，但是薄并不代表它不堅固，相反他的堅固程度你都想象不到。它的樓面每平方米的承載度不能大于合同上所規定的靜載以及承重重量，需要高于室外大約五十毫米，室外應該修好下水道。

　　2、要知道輕鋼結構別墅一般為2層或3層，也是基本的。由于采用輕型屋面，所以頂層結構受力遠比其它結構層小，所以鋼柱可以變截面，以節省鋼材。屋面層結構的鋼梁和鋼柱可采用剛接或鉸接，由于該層結構的斷面尺寸和厚度均比較小，焊接較容易，若采取螺栓連接，整個結構方案比較復雜，作最好采取剛接。

　　3、建筑的時候梁柱可用100～120mm高的方管或雙C型冷彎薄壁鋼制作而成，也是的知道，屋面結構和其它結構層的柱腳連接既可剛接也可鉸接。為了美觀要求，別墅住宅一般不允許有水平支撐和垂直支撐，所以輕鋼別墅的結構體系一般情況下，鋼柱和鋼梁剛接。以簡化施工工藝。

　　鋼結構閣樓做法：

　　1.測量

　　所謂測量，就是由業主組織，業主、裝修工長、水電工、暖氣廠家和鋼結構廠家的現場工程師，一起去現場開碰頭會議，1、現場定施工方案（與水工、電工、木工、暖氣有很多交叉作業的地方，做一下施工協調，避免造成不必要的損失）2.測量施工尺寸，鋼結構工程師根據現場情況，規劃主梁的走向和測量長度（這個主梁的長度必須長3--5厘米，將來安裝的時候還要踢掉墻體表面的水泥、膩?zhàn)?、涂料）。最后就是?jì)算所有用料，算料的時候須多算5%的料損。

　　2.材料進場

　　材料進場了（進場手續必須齊全，手續由業主辦理，公司提供資料，）首先把現場的衛生搞好，工作人員將鋼材一一擺開，在用電動工具除銹，大家疑惑了，用的舊鋼材嗎？不是的啊，新鋼材也要除銹的，因?yàn)樗砻嬗醒趸瘜?。其次就是第一遍防銹漆，有條件用氣泵噴，或者用滾筒滾刷。

　　3.放線固定預埋件

　　放線定主梁位置，根據現場尺寸確定主梁的位置，然后在主梁位置固定4孔預埋板，用電錘在墻體孔植筋(化學錨栓）待固化，然后將化學錨栓緊固（用專業的扳手）。

　　4.安裝主次梁

　　測量主梁長度，下料安裝，安裝過程略。然后計算次梁的間距和長度，下料安裝。

　　5.焊接刷漆

　　主梁和次梁安裝后統一焊接（電焊工須有北京的施工操作證）焊口質量先自檢后由業主提供的第三方檢測，然后焊口除銹補漆，待補漆量干后統一噴面漆一遍。（有要求的用佛碳漆，不過價格就貴了）。

　　6.安裝樓承板

　　將規格符合現場的樓承板順著次梁方向鋪設，然后焊接栓釘（量大用機器，量小的直接焊接就可以），最后鋪鋼筋一般用6-12mm的螺紋鋼，綁扎200*200的鋼筋網。

　　鋼結構因具有綠色環保,造型美觀,施工周期短,抗震性能好,適合于不同環境等優點而越來越受到建筑師和結構工程師的青睞,應用領域也不斷擴大。下面小編將為大家介紹鋼結構設計注意事項有哪些。鋼結構的設計圖紙和很多的設計圖一樣也是分為兩部分,設計之初的設計圖和施工圖兩部分,我們嚴格按照設計審核的相關的規定,圖紙的設計者主要的方向是在設計圖方面進行深入的鉆研探索,鋼結構的相關的施工單位根據實際的工程方向進行設計。在設計的過程中這兩部分的設計人一定要進好工作的協調工作,互相滲透自己的思想理念,達成共同的目標,以保證工程的進度順利地實施,后達到工程的目的。鋼結構設計要注意單層廠房的溫度區段的分隔措施。隨著我國工業建筑規模的擴大,近年來建成了一些特大面積的廠房,有的縱向長達數百米,有的橫向十余跨相連?？v向溫度區段的分隔以雙柱伸縮縫為宜,對有托架的廠房,也可采用鉸接短鋼柱或吊掛鋼板支撐的構造來實現雙柱伸縮縫?？v向溫度區段的分隔如采用雙柱伸縮縫會影響廠房的使用功能,以采用滑動支座的方法為宜。鋼結構設計要注意單層廠房屋面支撐系統的布置。廠房屋面支撐系統保證了結構在安裝和使用過程中的穩定性,提高結構的整體剛度,控制了屋面桿件的平面外計算長度以較少桿件的截面尺寸。屋面支撐系統包括橫向支撐、縱向支撐、豎向支撐(僅用于梯形屋架)和系桿。鋼結構設計還要注意單層廠房柱間支撐系統的布置。廠房的柱間支撐保證廠房縱向的穩定和空間剛度,承受廠房所受縱向的風荷載、吊車荷載及地震力并傳至基礎,控制了柱的平面外計算長度以較少柱的截面尺寸。柱間支撐的設置除按規范要求滿足其上述功能外,還要注意與屋面支撐系統相協調,與屋面支撐設在同一柱距內。對于屋面支撐形式,應選擇十字形交叉支撐,這種支撐傳力直接、構造簡單、用料省、剛度大;對于柱間距與支撐高度比值大于2的上柱支撐,可采用人字型或八字型支撐以減少用料;當支撐位置處要考慮人員出入或放置設備,應考慮空腹式門形支撐,但這種支撐用料費、剛度差,所以柱間支撐,尤其是下柱支撐盡量設于無人員或設備的柱距處。

　　注意事項：

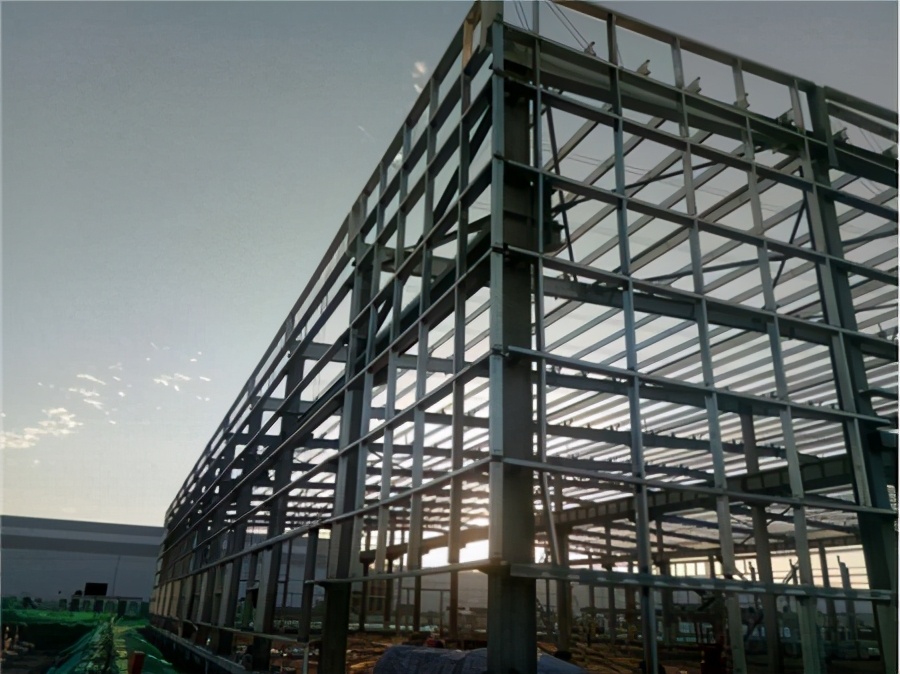

　　鋼結構廠房裝修一定要注意以下幾方面的：
一、嚴把材料關，材料的質量直接決定鋼結構廠房以后的使用安全及使用壽命。
二、嚴把人員素質關，高素質的人才，對于鋼結構房屋的建設，方能有最大化有效的保障。
三、鋼柱的安裝，這是鋼結構廠房的基礎之一，只有基礎打好，對于后續的安裝才會更加的有幫助。
四、鋼結構的連接，保證鋼結構安全有效的進行，保證以后使用廠房的一個安全性。
五、預埋地腳螺栓偏位，最大化的發揮鋼結構廠房的一個大跨度作用。
六、構件拼裝偏差，以便保證鋼結構廠房的順利施工。
七、鋼結構廠房防火，在這個方面也可以使鋼結構廠房的一個使用安全性，以及耐久度都大為的提高。
八、鋼結構防腐可以有效的防止室外受到風雨等自然力的侵蝕，生銹老化等現象，延長鋼結構廠房的使用壽命。
九、鋼結構屋面防水，更好更為規范的保證鋼結構廠房出租的工作效率的持久性。
